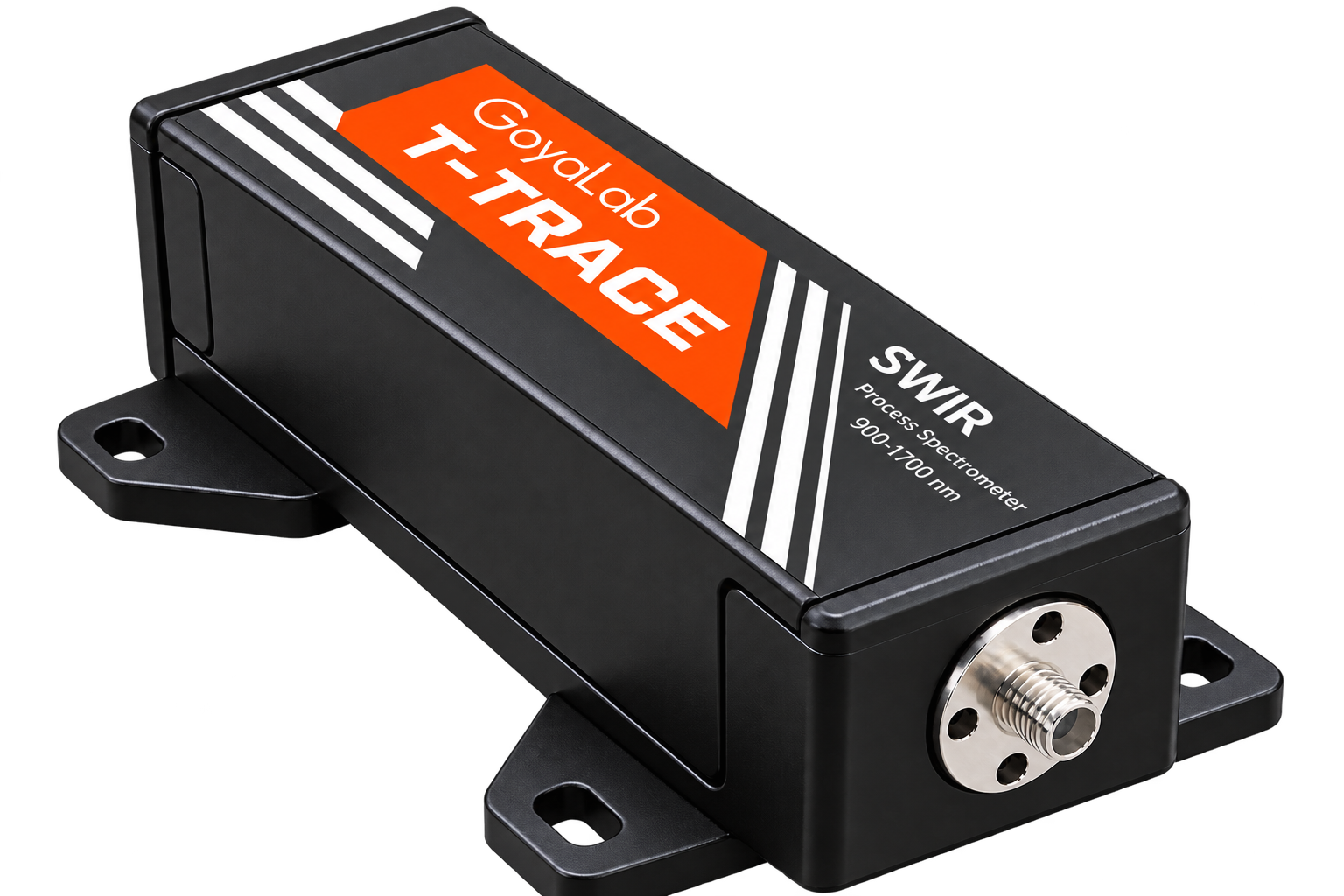

T_Trace SWIR : Spectromètre de process multicanal 900–1700 nm

⏳ Disponibilité annoncée : Courant 2027

Le T_Trace SWIR est actuellement en phase de qualification avancée. Prenez contact avec notre bureau d’études dès aujourd’hui pour planifier vos évaluations ou réserver vos créneaux de tests applicatifs.

Le T_Trace SWIR est un spectromètre industriel fibré haute performance dédié à l’analyse spectroscopique en infrarouge ondes courtes (Short-Wave Infrared, 900 – 1700 nm) pour le contrôle continu en ligne (in-line et on-line). Conçu autour d’une architecture optique en transmission à grisme et du capteur InGaAs révolutionnaire Sony SenSWIR IMX993, il permet d’exploiter de 1 à 8 voies optiques simultanées sur une fente de 3 mm sans aucun multiplexage mécanique.

Proposé en connectivité USB-3 High-Speed ou GigE (PoE), le T_Trace SWIR délivre en continu des spectres bruts haute vitesse pour alimenter vos automates d’usine et vos algorithmes chimiométriques les plus exigeants.

Points forts de l’architecture optique & industrielle

• Capteur InGaAs de pointe Sony SenSWIR (IMX993) : technologie InGaAs à pas réduit (pixels de 5 µm, résolution 640 × 512), offrant un rendement quantique très élevé, une linéarité exemplaire et un obturateur global (Global Shutter).
• Multicanal parallèle synchrone (1 à 8 canaux) : la hauteur de fente de 3 mm projette simultanément jusqu’à 8 faisceaux fibrés distincts sur la matrice InGaAs, garantissant une synchronisation temporelle parfaite sans pièce mobile.
• Cadences d’acquisition élevées : grâce à la dimension adaptée de la matrice (512 lignes au total), le fenêtrage vertical permet d’atteindre plus de 220 acquisitions complètes par seconde sur 8 voies simultanées et jusqu’à 1 800 spectres/s en mono-voie.
• Fentes interchangeables modulables : fente standard de 25 µm pour une résolution spectrale de 5 nm FWHM, disponible également sur demande en 70 µm, 100 µm, 150 µm ou 200 µm pour capturer un maximum de photons sur des échantillons fortement absorbants.
• Connectiques optiques standardisées :
  • Entrée spectromètre : port SMA (1 voie) ou férule industrielle haute précision FC/APC (configurations multivoies 2 à 8 canaux alignées en usine).
  • Côté mesure : embouts SMA ou FC/PC montés sur collimateurs de réflexion sans contact ou sondes à immersion adaptées au SWIR.
• Conception durcie IP54 : boîtier compact en aluminium anodisé, dissipant intégralement ses calories thermiques par conduction mécanique (semelle sur plaque de dissipation conductrice).

Applications industrielles cibles (SWIR 900 – 1700 nm)

La bande SWIR 900 – 1700 nm contient les signatures vibrationnelles les plus intenses des liaisons C-H, O-H et N-H (premières harmoniques et bandes de combinaison), permettant de traverser les emballages translucides et de discriminer des matrices complexes :

• Tri sélectif et recyclage haute cadence des polymères :
  • Discrimination précise des résines : séparation non ambiguë des plastiques d’ingénierie (PET, PEHD, PELD, PP, PVC, PS, ABS, polyamides) sur convoyeurs industriels.
  • Caractérisation des plastiques noirs : contrairement aux capteurs silicium classiques, la sensibilité SWIR permet d’identifier les polymères chargés en noir de carbone.
• Industrie pharmaceutique et chimie fine (PAT – In-Line) :
  • Titrage de principes actifs (API) : dosage quantitatif direct au cœur de mélangeurs rotatifs, de cuves de synthèse ou de presses à comprimer.
  • Analyse à travers emballage : contrôle d’identité et de pureté non destructif à travers des flacons en verre ou des blisters polymères.
  • Teneurs en eau critiques : détection d’humidité à très faibles niveaux grâce à la très forte bande d’absorption de l’eau centrée à 1450 nm.
• Pétrochimie, carburants et lubrifiants :
  • Mesure directe d’indice d’octane/cétane et d’aromatiques dans les coupes de distillation en continu.
  • Suivi de dégradation, d’acidité (TAN) et de contamination en eau dans les huiles hydrauliques et lubrifiants de turbines.
• Agro-industrie et produits céréaliers :
  • Dosage simultané protéines, lipides, glucides et humidité sur flux massiques de grains entiers, graines oléagineuses et tourteaux.

Caractéristiques Optiques & Électroniques

Cadences d’Acquisition (Fréquences de Mesure)

La matrice InGaAs 2D permet des cadences exceptionnelles grâce à son architecture à 512 lignes lues et au sous-fenêtrage vertical (ROI) :

* Cadence maximale mesurée pour un temps d’intégration T_int ≤ 0,5 ms. En condition réelle de process, la fréquence de mesure dépend du flux photonique disponible et obéit à la relation F = 1 / max(T_int, T_readout).

Intégration Ligne & Accessoires de Mesure

GoyaLab propose une panoplie complète d’accessoires optimisés pour la transmission du signal en bande SWIR :

• Fibres optiques à bas OH (Low-OH) : câblages fibrés spécifiques éliminant les pertes de transmission au voisinage de 1400 nm.
• Collimateurs optiques & têtes de réflexion diffuse : mesures sans contact à distance focale calibrée sur convoyeur de matières solides ou broyats de plastiques.
• Sondes d’immersion SWIR : trajets optiques adaptés (1 à 5 mm) pour l’analyse en cuves de formulation et réacteurs chimiques sous atmosphère contrôlée.
• Éclairage SWIR T_Light & Boîtier d’Extension T_link :
  • Sources lumineuses halogènes à quartz stabilisées en tension ou modules LED SWIR à longue durée de vie.
  • Pilotage synchronisé via le boîtier externe T_link avec relais d’alimentation 24 V.

Écosystème Logiciel & Chimiométrie Industrielle

• SpectroLab (Inclus, gratuit et sans limite de licence) : paramétrage du capteur SenSWIR, gestion du noir/blanc, détection de saturation et exports ouverts (.xlsx, .txt, .spc).
• API Python Complète : intégration directe dans vos scripts d’acquisition, automates programmables et bancs d’essais.
• Suite Chimiométrique Expert / Capture :
  • Développement de calibrations multidimensionnelles PLS (titrage quantitatif) et modèles de classification PCA (tri de matières).
  • Disponible en mode Cloud SaaS ou installé sur serveur local dédié (On-Premise) pour une sécurité totale des données de production.
  • Inférence immédiate sur ligne via Capture pour restitution des résultats opérateurs.

💡 Anticipez votre intégration SWIR dès aujourd’hui

Vous souhaitez réaliser des tests de faisabilité préliminaires sur vos échantillons ou être informé en avant-première de la sortie du T_Trace SWIR en 2027 ?
