Caractérisation de sources lumineuses

Introduction

Le développement de la technologie LED a été un changement majeur pour l’industrie de l’éclairage. En effet, les LED ont déjà largement pénétré les secteurs de l’éclairage intérieur et de l’automobile. De plus, elles se répandent dans diverses applications d’éclairage extérieur pour les autoroutes, les routes, les ponts et les tunnels. En outre, les LED remplacent lentement mais sûrement les lampes au sodium, les halogénures métalliques coûteux et les lampes halogènes. Leurs principaux avantages sont la haute efficacité, le faible coût de maintenance et le rendement lumineux élevé. Mais la technologie LED amène également son lot d’interrogations et d’inquiétudes sur son impact sur la santé de l’Homme . De ce fait, ce changement de paradigme appelle de nouveaux outils pour la caractérisation de telles sources de lumière.

GoSpectro comme outil de mesure pour l’éclairage

Le GoSpectro (Figure 1) permet l’analyse spectrale de sources de lumière, de filtres optiques et de divers objets colorés en mesurant les spectres d’émission, d’absorption, de réflexion et de transmission avec une compacité et une facilité d’utilisation inégalées. Ainsi, c’est le compagnon idéal pour la caractérisation de la lumière sur le terrain ou dans les laboratoires.

Dans cette application, le GoSpectro a été testé sur diverses lampes (LED, halogènes, fluocompact, etc.) et sur des filtres optiques. Par conséquent, les spectres mesurés ont été utilisés pour déterminer la température de couleur corrélée (CCT) des sources lumineuses et la courbe de transmission des filtres optiques.

Figure 1: Photo du GoSpectro, le plus compact des spectromètres pour smartphone.



Caractérisation de sources lumineuses

On peut utiliser le mini-spectromètre GoSpectro pour mesurer le spectre d’émission de différents types de sources lumineuses. La figure 2 illustre ces spectres d’émission.

Figure 2: Spectres d’émission de 4 sources lumineuses différentes mesurés avec le GoSpectro.



Ces spectres d’émission sont très spécifiques et peuvent être utilisés pour identifier clairement le type de lampe étudié, même à grande distance. Donc, ceci est particulièrement utile pour la maintenance de l’éclairage des rues et des chaussées.

Nous avons effectués des essais à la fois sur une lampe halogène et sur une «LED froide» pour tenter de déterminer leur température de couleur corrélée (CCT). Ajouté à cela, les acquisitions de spectres ont été effectuées à l’aide de la fonction d’étalonnage d’intensité disponible sur l’application GoSpectro. La CCT a ensuite été calculée à partir des spectres mesurés :

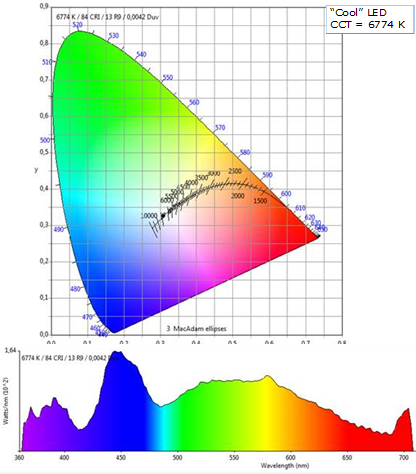

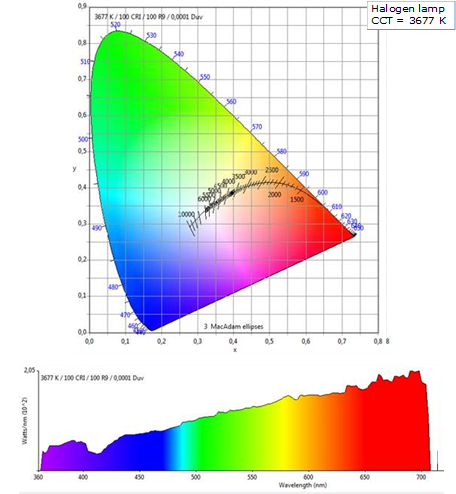

Figure 3: Détermination de la CCT d’une lampe halogène à gauche et d’une source LED « froide » à droite

Les CCT calculées sont en bon accord avec les valeurs théoriques et les spectres montrent les caractéristiques typiques attendues d’une lampe halogène (corps noir) et d’une source de lumière LED.

Conclusion

GoSpectro permet l’identification et caractérisation de diverses sources lumineuses.

GoSpectro est un puissant outil de diagnostic pour le remplacement des lampes DHI par des lampes LED pour divers éclairages extérieurs.
